smith圆图软件(史密斯圆图软件)是一款射频工程师必备的绘图软件，帮助你模拟出各种数据下的圆图系数，让电机与电子工程学之间的联系直观的表现出来，计算速度极快，满足你的测试需求！

smith圆图中文版内容介绍

专业的smith圆图绘画工具smith圆图软件，能够精确地画出smith图，并且能够对圆图上的相关系数进行计算，包括阻抗匹配、电阻值、导纳等，适用于通信领域和微波领域的计算，方便相关人员更好地对实际数据进行计算和匹配，欢迎下载！

smith圆图高清版特色细节

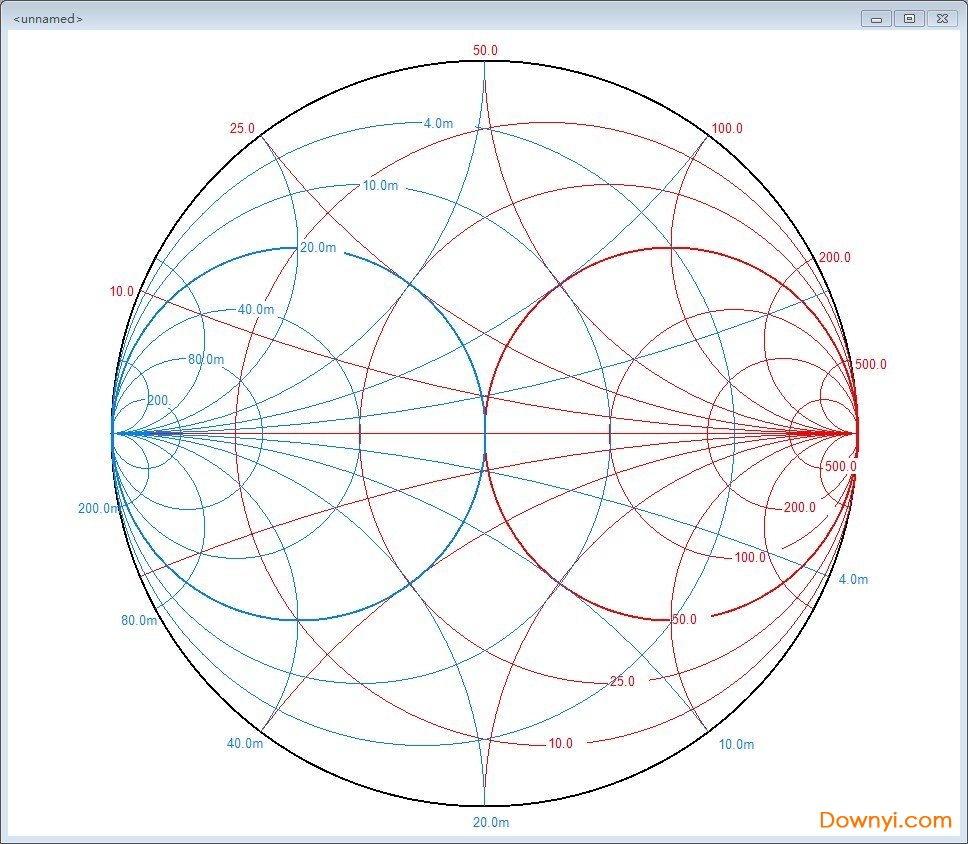

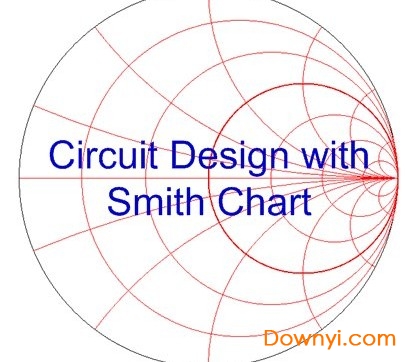

史密斯圆图红色的，以水平线为圆心的圆代表等电阻线

蓝色的以水平线为圆心的圆代表等电导线，在该圆上任意一点的电导都相等

蓝色的向上或者向下的圆弧表示等电纳线，在该圆上任意一点的电纳相等

红色的向上或者向下的圆弧表示等阻抗线，在该圆上任意一点的阻抗相等，也就是该圆上虚部都相等

在该圆上任意一点的电阻都相等，也就是在该圆上实部都相等

圆中间水平线是纯阻抗线，如果有点落在该直线上，表示的是纯电阻

线上的标注均为电阻值(已做归一化处理)；

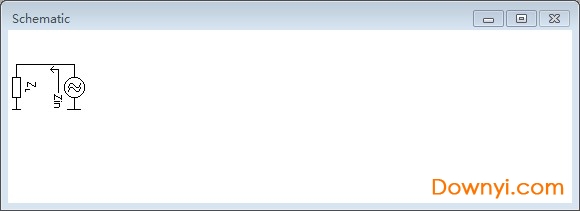

变压器的smith圆图亮点优势

1、标注的信息可以直接从圆图上一次清除

2、调整不同发射频率的型号强弱

3、查看阻抗以及频率的发送数值

4、将坐标标注到smith圆图软件

5、在软件上绘制vswr圆

6、可以选择等q圆的绘制，输入数据就可以改变圆图

7、数据的颜色设置，方便您标注不同的数据

企业文化

smith圆图是无线通讯技术常用的分析手段，射频工程师必备软件。很方便，尤其是对匹配的理解。内容丰富，有传输线，电容，电感，电阻匹配，vswr,阻抗导纳，稳定圆，增益圆，q圆，等等，方便易用。

主要功能

inductive reactance component (+jx/zo), or capacitive susceptance (+jb/yo)

感抗 (+jx/zo)或者是容性电纳(+jb/yo)

第二、三个大圆，

angle of transmiss on coefficient in degrees

反射系数的角度

第四、五个大圆，用于传输线计算，

capacitive reactance component (-jx/zo), or inductive susceptance (-jb yo)

容抗 (+jx/zo)或者是感性电纳(+jb/yo)

resistance component (r/zo), or conductance component (g/yo)

水平线上方是感抗线，下方是容抗线；落在线上方的点，用电路表示，

就是一个电阻串联一个电感(b点)，落在线下方的点，是一个电阻串联一个电容(c点)；

电阻(r/zo)或者电导(g/yo)

最内的第一个大圆，也就是用红色、蓝色标有1.0、0.9等数值的地方，表示的是阻抗或者导纳的数值。例如水平线上方，用红色标有0.2的地方，表示阻抗是50*0.2j=10j,上面的英文

wavelengths toward generator

朝向信号源的波长

传输系数的角度

angle of reflection coeffcient in degrees

wavelengths toward load

朝向负载的波长

用户测评

为了计算方便一般都会以50欧阻抗做归一化处理，例如一个100欧的电阻，在图上显示的是2(100/50)那个点
